某石化企业塔内构件安装现场

一、石化行业常用填料类型

（一）散装填料

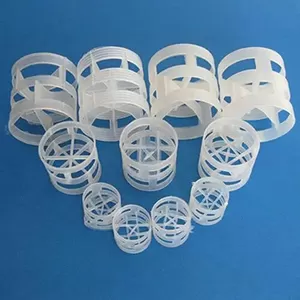

1. 鲍尔环（Pall Ring）
2. • 结构：在拉西环侧壁开长方形窗孔，环内增加舌片弯曲指向环心。
   • 优势：比表面积大（约 180-350 m²/m³），气体流通阻力小，液体分布均匀，操作弹性大。
   • 应用：广泛用于精馏、吸收、解吸等过程，如常减压蒸馏塔、气体吸收塔（脱硫、脱碳）。

3.

4. 阶梯环（Cascade Mini Ring）
   • 结构：短圆柱体一端扩口，高度为直径的一半，环壁开窗口。
   • 优势：比鲍尔环压降更低，传质效率提高 10%-20%，堆积密度小，不易堵塞。
   • 应用：适用于处理量大、易结垢的工况，如催化裂化装置的吸收稳定塔、焦化富气脱硫塔。
5. 矩鞍环（Intalox Saddle）
   • 结构：两侧不对称弧形结构，类似马鞍形，表面开齿槽。
   • 优势：液体分布更均匀，堆积时无嵌套，比表面积大（约 160-360 m²/m³），阻力小。
   • 应用：常用于酸性气体吸收（如 H₂S 脱除）、甲醇精馏塔、苯乙烯分离塔。
6. 金属环矩鞍（Metal Hy-Pak）
   • 结构：结合环形和鞍形优势，环壁开孔，内弯叶片。
   • 优势：传质效率高，通量大，抗堵塞能力强，适用于高压工况。
   • 应用：高压加氢装置的气液分离塔、重整装置的脱戊烷塔。

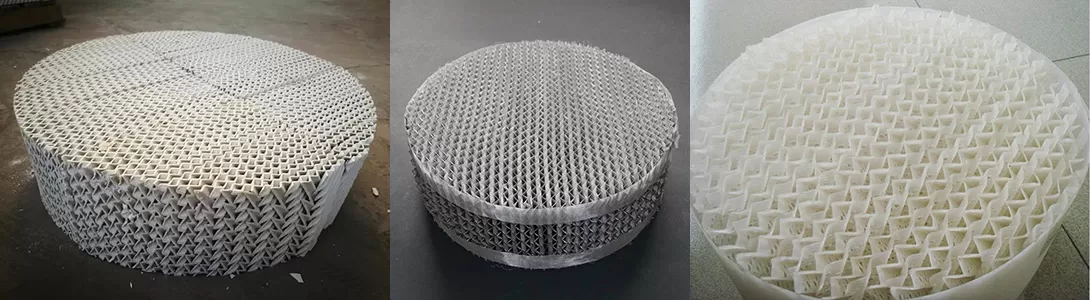

（二）规整填料

1. 金属丝网波纹填料（Metal Wire Mesh Packing）
   • 结构：金属丝网压制成波纹状，叠放成盘状。
   • 优势：比表面积大（可达 1000 m²/m³），传质效率极高（每米理论板数 8-20 块），持液量小，阻力低。
   • 应用：适用于热敏性物料（如乙烯精馏分离 C₂H₄/C₂H₆）、精密精馏（苯 - 甲苯分离）、真空蒸馏（润滑油减压蒸馏）。
2. 金属板波纹填料（Metal Sheet Corrugated Packing）
   • 结构：金属板冲压成波纹状，波纹倾角 30° 或 45°，叠放成填料盘。
   • 优势：比表面积 100-500 m²/m³，通量大（处理量比散装填料高 30%），压降低，抗堵塞能力强。
   • 应用：常减压蒸馏塔的减压段、催化重整装置的脱丁烷塔、芳烃抽提塔。
3. 塑料规整填料（Plastic Structured Packing）
   • 材质：聚丙烯（PP）、聚氯乙烯（PVC）等耐腐蚀塑料。
   • 优势：重量轻，耐酸碱腐蚀，比表面积 250-500 m²/m³，适用于低温、非高温工况。
   • 应用：酸性水脱硫塔、废水处理中的汽提塔、稀酸吸收塔。

（三）特殊材质填料（适应石化腐蚀工况）

1. 不锈钢填料
   • 材质：304、316L、310S 等不锈钢。
   • 应用：含氯离子、硫化物的介质（如催化裂化富气脱硫）、高温高压加氢装置。
2. 钛材填料
   • 优势：耐强腐蚀（如湿氯气、海水），强度高，适用于苛刻工况。
   • 应用：PTA 装置中的醋酸精馏塔、氯碱行业的氯化氢吸收塔。
3. 陶瓷填料
   • 材质：耐酸陶瓷、惰性陶瓷。
   • 优势：耐高温（≤1200℃），耐强酸强碱，比表面积大（约 200-700 m²/m³）。
   • 应用：硫酸装置的吸收塔、化肥厂的碳化塔、焦化装置的含酸水洗涤塔。

二、石化填料选型关键因素

1. 介质特性
   • 腐蚀性：含 H₂S、HCl、硫酸等介质选不锈钢、陶瓷或塑料填料；强腐蚀选钛材或特种合金。
   • 结垢性：易结垢介质（如含固体颗粒的污水）选大尺寸散装填料（如阶梯环），避免堵塞。
   • 热敏性：高温易分解物料（如乙烯）选低持液量的规整填料（金属丝网波纹）。
2. 操作条件
   • 压力：高压工况（如加氢反应塔）选通量大、阻力低的金属环矩鞍或板波纹填料。
   • 温度：高温（>300℃）选金属或陶瓷填料；低温（如液氮分离）选不锈钢规整填料。
3. 分离要求
   • 精密分离：需高纯度产品（如乙烯纯度≥99.9%）选高比表面积的规整填料（金属丝网波纹）。
   • 大处理量：常减压蒸馏等大型装置选通量大的板波纹填料（如 BX500 型）。

三、典型石化装置填料应用案例

四、石化填料安装与维护注意事项

1. 装填要求
   • 散装填料需分层均匀堆积，避免 “架桥”（如鲍尔环装填时需检查堆积密度）；规整填料按层对齐，层间用压圈固定，防止气流冲击导致错位。
2. 抗腐蚀措施
   • 不锈钢填料安装时避免接触碳钢工具，防止电化学腐蚀；陶瓷填料轻装轻放，避免破损。
3. 定期检查
   • 停车检修时检查填料是否结垢、腐蚀或破损（如金属填料是否出现锈迹、陶瓷填料是否开裂），及时清洗或更换。

总结
