Humpsupport

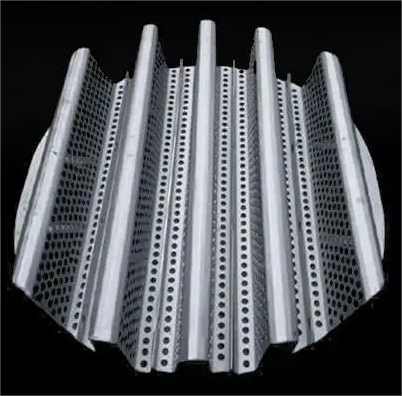

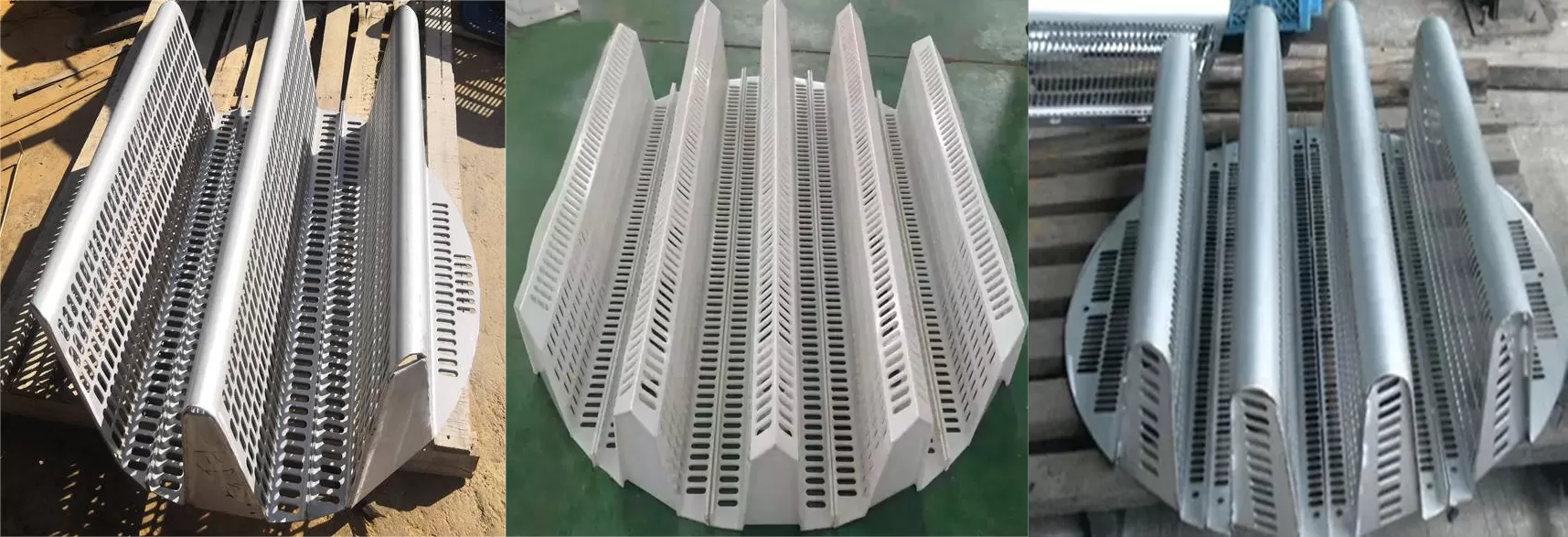

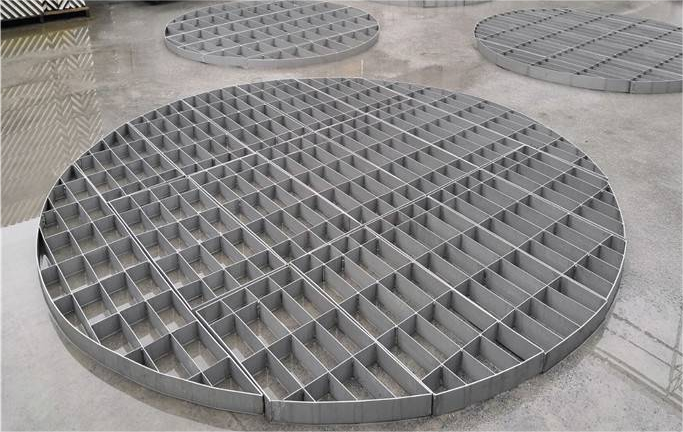

Theハンプサポートプレートは、ビーム型ガス注入型パッキングサポートプレートとしても知られています。これは優れたバルクパッキングサポートデバイスであり、現在、粒状パッキングに最も適した大型タワーサポートです。石油精製、化学工業、肥料生産、エチレン生産、酸素生産などの分野で広く使用されており、適用されたものの直径は10メートル以上に達しています。さらに、ベル型サポート波形プレートやグリッド型サポートなどもあります。

Demister

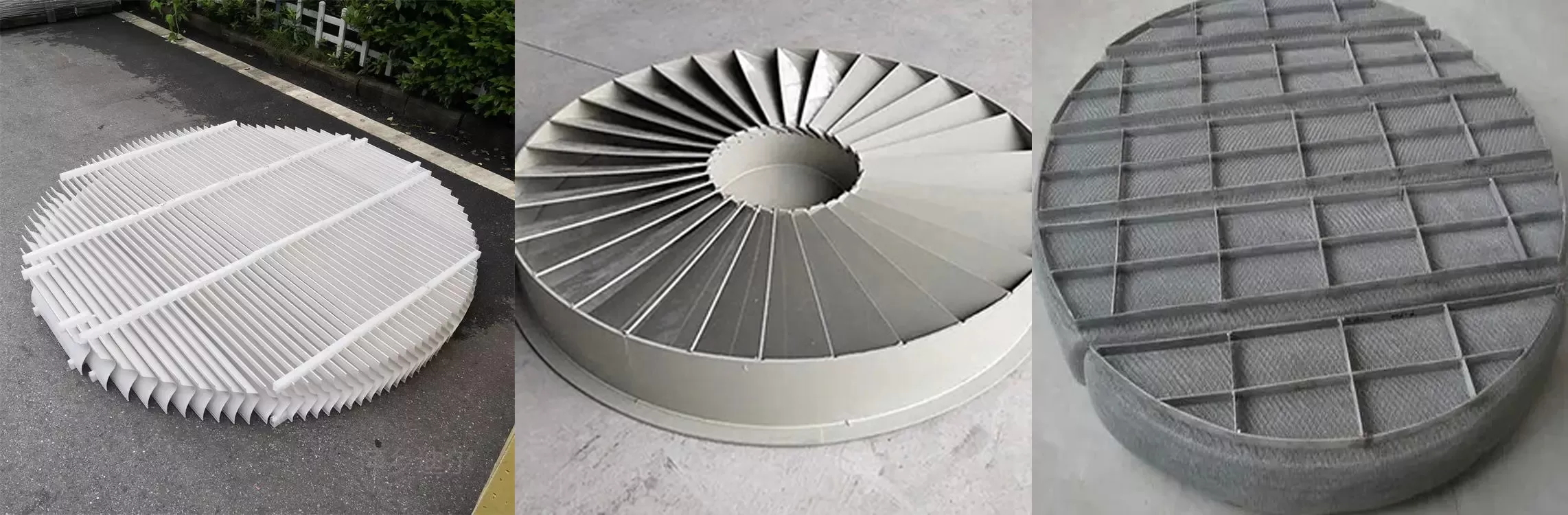

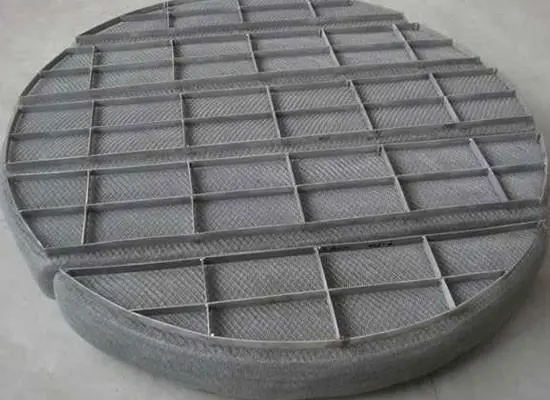

Theデミスターは、脱硫および脱窒素吸収塔内の重要なコンポーネントです。吸収塔でガスが処理された後、特に吸収塔内のガス流量が増加し続けるにつれて、ガスによって運ばれる液滴の量が増加します。これらの液滴が除去されない場合、これらのスラリー液滴は吸収塔の下流装置の表面に沈着し、スケールを形成し、装置の腐食を加速し、ガス再加熱器の熱交換に影響を与えます。湿式排出過程が採用されると、煙突から「降雨」(液体、固体、またはスラリーの放出)が発生し、周囲の環境が汚染されます。そのため、吸収塔の出口にデミスターを設置する必要があります。液体分配の不良による増幅効果を減らし、パッキングの効率を十分に活用する

Sparger

3

Inに、液体分配器をパッキング層の上部に均等に液体を分配するためにパッキング塔に設置する必要があります。初期液体分配の品質は、パッキングの物質移動効率に影響を与えるだけでなく、パッキングの操作性にも影響を与えます。したがって、液体分配器はパックドタワー内の重要な内部部品です。分配器には多くの種類があり、選択は主に分配品質、操作性、処理能力、ガス耐性、水平度などの要因に基づいています。

Tray

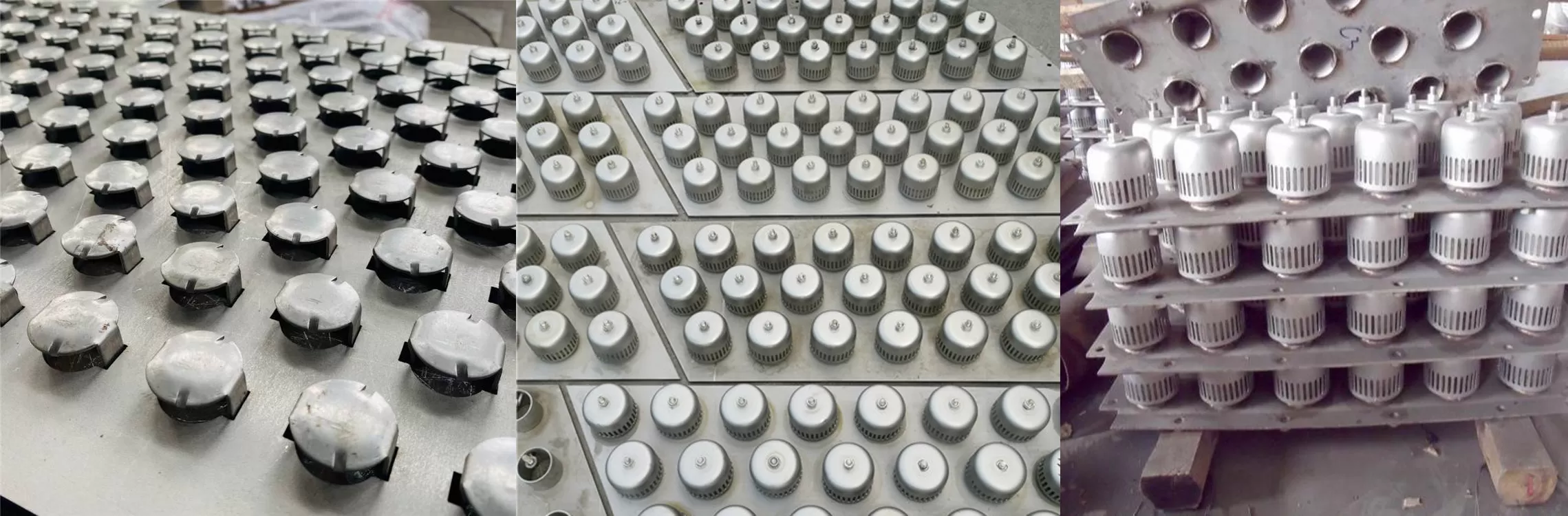

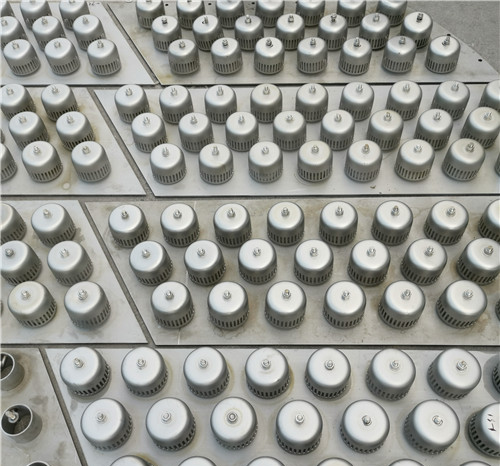

Theトレイは、パックドタワー内で気体相と液体相の間で熱と物質交換を実現するための中心部品です。それは、気液接触要素(フロートバルブ、バブルキャップ、シーブホールなど)、受信トレイ、オーバーフローダム、液体再分配パイプ、および支持固定部品で構成されています。その動作原理は、トレイの表面に液体層を形成し、ガスが接触要素を通過して気泡に分散し、液体層での物質移動と熱移動過程を完了することです。その構造特性に基づいて、ふるい板トレイ、フロートバルブトレイ、バブルキャップトレイなどのタイプに分類することができます。産業用途では、高効率と低コストのため、ふるい板トレイが支配的な位置を占めています。機器を選択する場合、タワーの直径が700ミリメートルの場合はモノリシックトレイが使用され、800ミリメートルの場合はセグメント構造が採用されます。
