中国広州におけるタワー内部トレイの設置場所

タワーの内部は、タワー機器の重要な構成要素です。その機能は、タワー内の気体相と液体相の間のより良い接触を可能にし、望ましい質量と熱伝達効果を達成することです。以下は、タワー内部の主要なタイプと設置上の注意事項の詳細な紹介です:

1.タワーinternals

1の主要なタイプ。1タワープレート(プレート型タワー内部)

Bubbleキャップタワープレート:攪拌パイプとバブルキャップを使用すると、気体と液体の接触面積が大きく、操作の柔軟性が高くなりますが、抵抗が高く、構造が複雑になります。1172 7 7 9 84001シーブプレート:構造がシンプルでコストが低い。ガスはシーブ穴を通過し、液体と接触します。ガスの速度は液体の漏出を防ぐために制御される必要があります。

Floating弁タワープレート:浮遊弁はガスの速度に従って開始を調節でき効率は高い操作上の柔軟性と高く、です。それは広く利用されたタイプのタワープレートです。

Tong-shapedタワープレート:ガスは流れるために液体を押す舌穴から出ます。圧力損失は小さく、処理能力は大きいですが、効率は低いです。

01.2パッキング(パッキングタイプのタワー内部) 1172 7 7 9 84001バルクパッキング:Raschigリング、Bauerリング、ステップリング、長方形のサドルリングなど、比較的均一な気液分布でタワー内にランダムに積み重ねられています。

Regulatedパッキング:ワイヤーメッシュの波形パッキングやプレートの波形パッキングなど、高い物質移動効率と低い抵抗で規則的に配置され、正確な分離に適しています。1172 7 7 9 8400 1 1.3Distributors

Liquidディストリビューター:パッキング表面上の液体の均一な分布を確保します。一般的なタイプには、スロットタイプ、チューブタイプ、スプレータイプのディストリビューターがあります。1172 7 7 9 84001ガスディストリビューター:ガスがタワーに均一に入るようにします。1172 7 7 9 8400 1 1.4サポートstructures

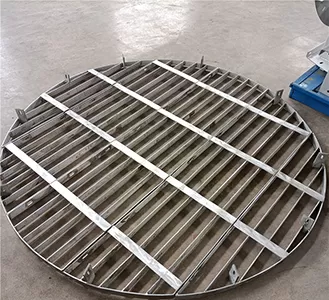

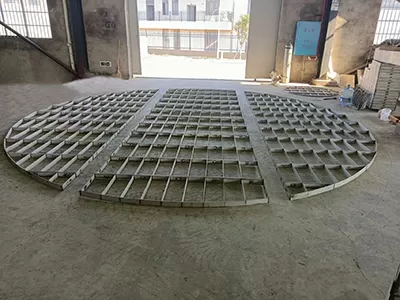

8packingサポートデバイス:グリッドプレートやホールプレートサポートなどのパッキングの重量をサポートし、ガスフローエリアを確保します。1172 7 7 9 8400 1タワープレートサポートデバイス:サポート、ビーム、および液体排水パイプサポートを含むタワープレートと液体の重量をサポートします。1172 7 7 9 8400 1 1.5パックドタワーの再分配device

Usedは、液体がタワー壁に向かって流れるのを防止します。一般的なタイプには、円錐台タイプとスロットタイプの再分配デバイスがあります。

1.6ミストeliminator

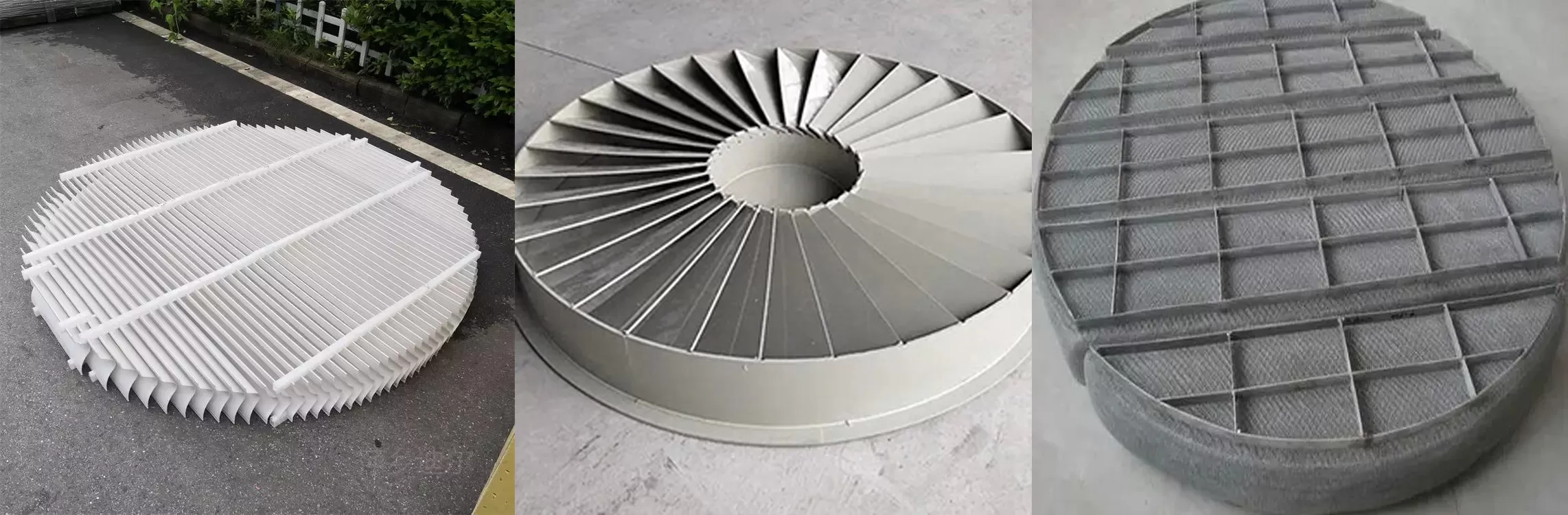

Installedはタワーの上部にあり、液滴を気相から分離します。一般的なタイプには、ワイヤーメッシュミストエリミネーターとバッフルミストエリミネーターがあり、製品の損失と環境汚染を減らします。1172 7 7 9 8400 1.7液体排水パイプ(プレート型タワー) 1172 7 7 9 8400 1上部タワープレートから下部タワープレートに液体を導き、スムーズな液体の流れを確保し、液体の浸水を防ぎます。
