Místo instalace vnitřních tácků věže v Guangzhou v Číně

Interiéry věže jsou důležitou součástí vybavení věže. Jejich funkcí je umožnit lepší kontakt mezi plynovou a kapalinovou fází uvnitř věže, dosažení požadovaných účinků přenosu hmoty a tepla. Následuje podrobný úvod do hlavních typů vnitřních věží a instalačních opatření:

1. Hlavní typy věžových internals

1.1 věžových desek (deska typu vnitřní věže)

Bubble čepice věž deska: S míchací trubkou a bublinkovou čepicí, kontaktní plocha mezi plynem a kapalinou je velká a provozní flexibilita je vysoká, ale odpor je vysoký a struktura je složitá.

Síťová deska: Jednoduchá struktura a nízká cena. Plyn prochází síty otvory a přichází do styku s kapalinou. Rychlost plynu musí být řízena, aby se zabránilo úniku kapaliny.

Floating deska ventilu: Plovoucí ventily mohou nastavit své otevření podle rychlosti plynu a účinnost je vysoká, s vysokou provozní flexibilitou. Jedná se o široce používaný typ věžové desky.

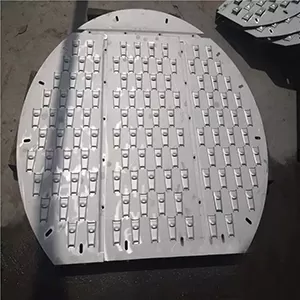

Tong-shaped věžová deska: Plyn je vyvržen z otvorů jazyka, tlačí kapalinu do toku. Pokles tlaku je malý a kapacita zpracování je velká, ale účinnost je nízká.

01.2 balení (balení typu Tower vnitřnosti)

Bulk obaly: Jako jsou Raschig kroužky, Bauer kroužky, stupňovité kroužky a obdélníkové sedlové kroužky, náhodně naskládané ve věži, s relativně rovnoměrným rozvodem plynu a kapaliny.

Regulated obaly: Jako jsou drátěné pletivo vlnité obaly a plechové vlnité obaly, uspořádané v pravidelném způsobem, s vysokou účinností přenosu hmoty a nízkým odporem, vhodné pro přesné oddělení.

1.3 Rozvaděč Distributors

Liquid nebo: Zajišťuje rovnoměrné rozložení kapaliny na povrchu balení. Běžné typy zahrnují typ štěrbiny, typ trubice a rozprašovací ty.

Rozvaděč plynu: Umožňuje plynu vstoupit do věže rovnoměrně. Převážně vícevrstvé desky nebo kuželovité konstrukce.

1.4 Podpůrné structures

8packing zařízení: Podporuje hmotnost obalů, jako jsou mřížkové desky a otvorové desky, které zajišťují průtok plynu.

Zařízení pro podporu věžové desky: Podporuje hmotnost věžové desky a kapaliny, včetně podpěr, nosníků a drenáží kapalinových trubek.

1.5 Přerozdělování device

Used v zabalených věžích, aby se zabránilo kapalině proudící ke stěně věže. Běžné typy zahrnují zkrácený typ kužele a zařízení pro přerozdělování typu slotu.

1 .6 Mlha eliminator

Installed v horní části věže, oddělit kapičky kapaliny z plynové fáze. Běžné typy zahrnují odlučovač drátěné sítě a zmatený odlučovač mlhy, což snižuje ztrátu produktu a znečištění životního prostředí.1172779797911.7 Odtok kapaliny (deska typu věže) Vede z kapaliny do horní části věže, aby se zabránilo průtoku kapaliny

a aby se zabránilo zaplavení

.
