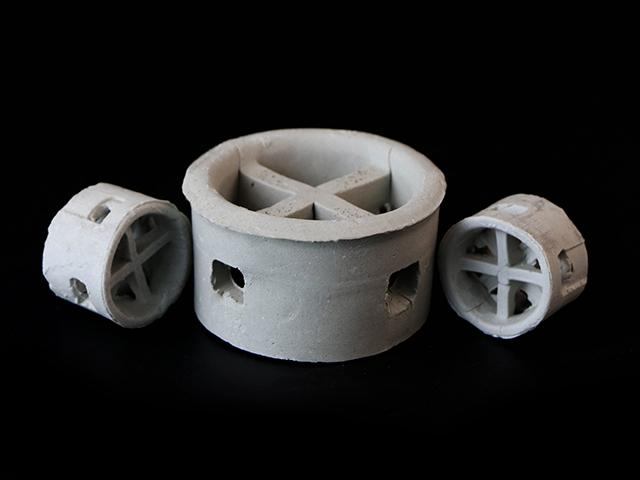

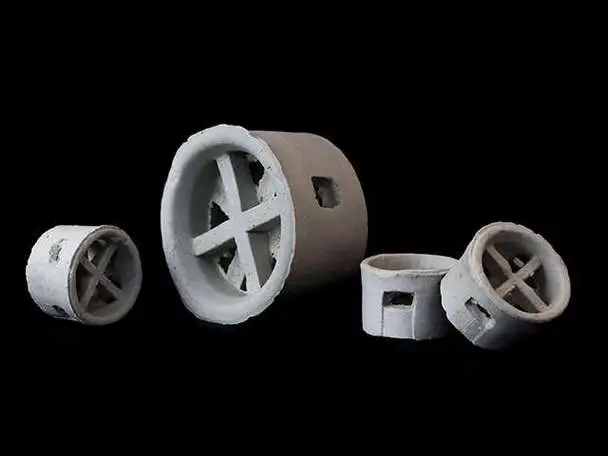

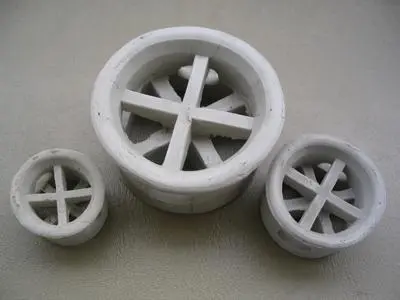

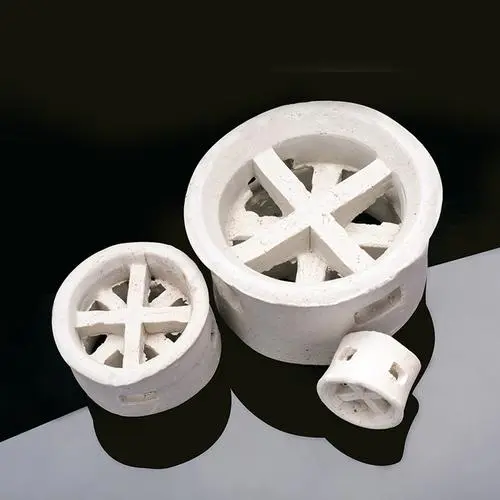

セラミックカスケードリングは、Raschigリングの特性を取り入れ、Pallリングを改良しています。リングの高さと直径の比率は1: 2で、一方の端に円錐形のフランジが追加され、ベッドを通過するガスの抵抗を減らし、フラックスを増加させます。パッキング強度は高いです。構造的特性により、気体と液体の分布が均一になり、気体と液体の接触面積が増加し、物質移動効率が向上します。セラミックカスケードリングは、リングの高さが直径に等しいRaschigリングパッキングの習慣も変えます。リングの高さが低くなり、材料の厚さが薄くなり、セラミックカスケードリングの一端にフランジが追加されます。

1172 7 7 9 84001セラミックカスケードリングの側端にフランジが付いているため、パッキングリングの機械的強度を高めることができるだけでなく、パッキング構造の対称性が崩れるため、充填過程中の方向性配置の確率が増加します。さらに、フランジの影響により、積層中のパッキングリングの隙間間の接触は、直線接触から点接触に変化します。これは、充填粒子間の空隙を増加させるだけでなく、充填層を通過するガスの抵抗を減少させるだけでなく、これらの接触点は、液体が充填表面に沿って流れるための収束点および分散点となり、それによって液膜の表面更新を促進し、充填物質移動効率の改善を容易にする。

NameNormalDiameterHeightThicknessSurface領域ボイド空間バルク密度番号元素充填因子mmm2/m3%kg/m3 per/m3m-1Ceramic
CascadeリングΦ25251532107365072000540Φ38382341537463021600378Φ5050305102765809100232Φ767646975785302500158
