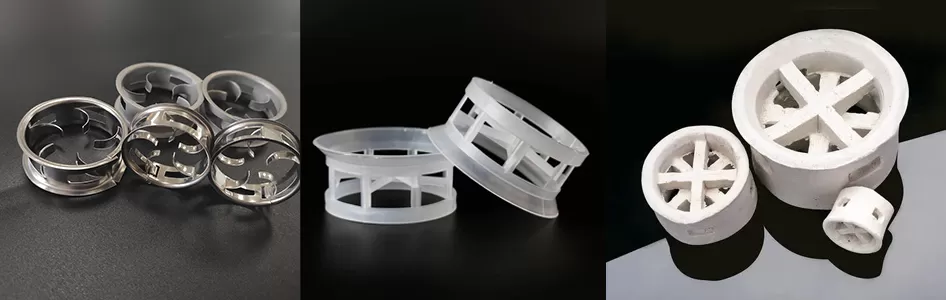

このパッキングの高さと直径の比率は、パーリングの約半分です。片方の端は円錐形のフランジ構造で設計されており、パッキング中に接触モードを線形から点接触に変更することで、ガスの流れ抵抗を減らし、空隙率を増加させ(85%ー97%)、フラックスと物質移動効率を向上させます。材料の違いは内部構造に影響を与えます。金属のステップリングは、ブレード形状に向かって曲がる舌状の設計を採用していますが、プラスチックとセラミックの材料は、十字形または格子状の内部リブに分割されています。気液分布と圧力降下制御を最適化することにより、従来のパッキングに比べて質量移動効率が20%ー50%向上し、吸収塔、脱硫塔、スクラビング塔などの用途に適しています。ステップリング

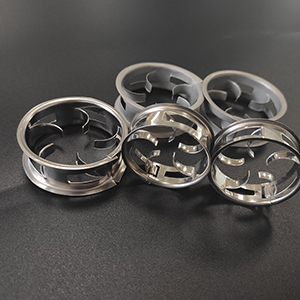

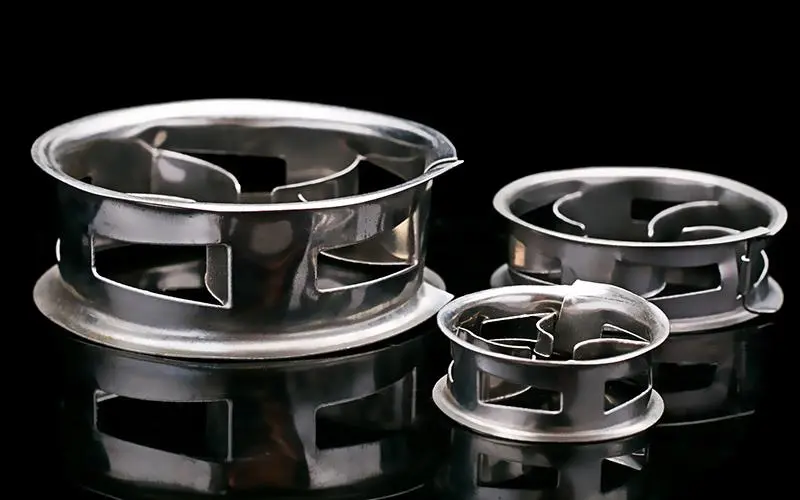

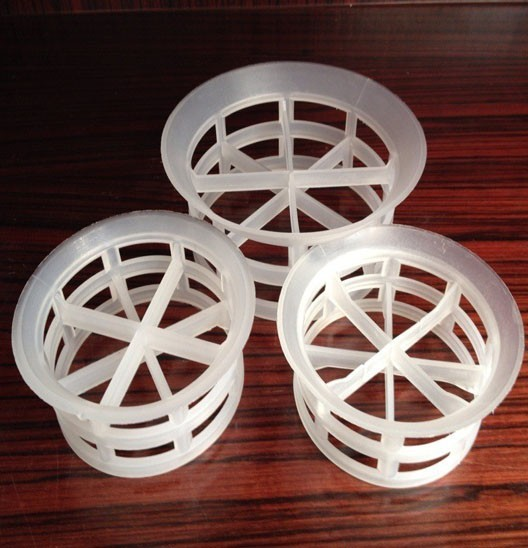

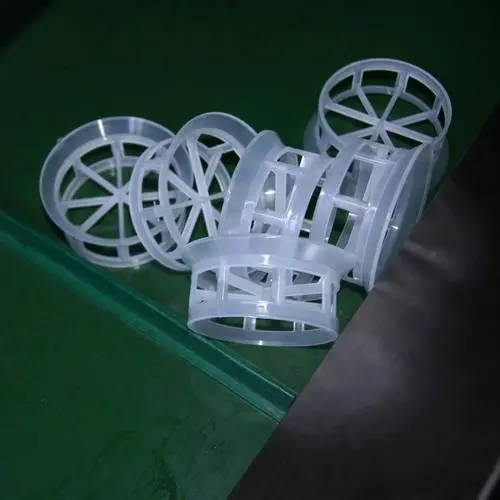

The高さ対直径比はパーリングの半分であり、リングの一端に円錐形フランジが追加されているため、ベッド層を通過するガスの抵抗が減少し、フラックスが増加します。フィラーの強度も高くなっています。ベッド層のフィラーは、その構造的特性により、ほとんど点接触しています。これにより、空隙率が増加し、圧力降下が減少するだけでなく、液体がフィラーの表面を流れるための集合または分散点を形成し、液膜表面の更新と液体の混合を促進します。これにより、気液分布が均一になり、気液接触面が増加し、物質移動効率が向上します。一般的にはプラスチック、セラミック、または金属で作られています。材料が異なり、構造も異なります。金属ステップリングの内部リブ構造は、舌片が刃状に曲がっているパールリングと同じです。プラスチックおよびセラミックステップリングの内部リブ構造は、プラスチックパールリングの内部リブ構造に似ており、十字形および四角形のタイプもあります。

NameNormalDiameterHeightThicknessSurfaceエリアボイドスペースバルク密度No. elementsPacking factormmm2/m3%kg/m3 per/m3m-1Plastic

Cascadering 1172 7 7 9 84001Φ2525 13 1.222890 9 88 1500 3 13383 8 1 9 1.41339358 2 7 2001 76Φ50502 5 1.511494551074014 367 63 73Φリング11727 7 9 84001Φ252512.50.52 2 195383 9 8 12 02573 8 190.6153963 3401733 9 8
