在现代工业中，陶瓷轴承材料凭借轻质、耐高温、耐腐蚀等优异性能，已成为高端装备制造的核心部件。而陶瓷轴承材料的性能优劣，很大程度上取决于其生产过程中的研磨工艺。作为研磨环节的关键功能材料，氧化锆球以其独特的物理化学特性，逐渐成为陶瓷轴承材料研磨的首选填料。本文将从材料特性、应用优势及选型要点等方面，深入解析氧化锆球在陶瓷轴承材料研磨中的价值。

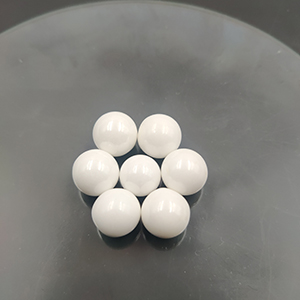

.jpg)
氧化锆球的材料特性：研磨性能的基础保障
氧化锆球的核心优势源于其独特的材料组成与工艺控制。通常采用95%以上纯度的稳定氧化锆原料（以氧化钇或氧化钙为稳定剂），经高压成型（压力≥150MPa）与1600-1700℃高温烧结（保温时间≥4小时），形成高致密度（密度≥6.0g/cm³）、低气孔率（＜5%）的晶体结构。其洛氏硬度（HRA）可达88-90，远高于氧化铝球（HRA85-87）和普通钢球（HRC55-60），莫氏硬度达8.5-9级，能有效应对陶瓷轴承材料（如氮化硅、氧化锆陶瓷）的高硬度研磨需求。同时，氧化锆球具备良好的化学稳定性，在研磨过程中不与陶瓷材料发生化学反应，避免引入金属杂质污染；其弹性模量（约210GPa）适中，可减少研磨过程中对球磨机内衬及设备的冲击损伤，延长设备使用寿命。
陶瓷轴承材料研磨中的应用优势：提升效率与质量的双重价值
在陶瓷轴承材料（如氮化硅陶瓷、氧化锆陶瓷）的球磨工艺中，氧化锆球的应用能显著提升研磨效率与产品质量。从效率角度看，高硬度特性使氧化锆球在研磨过程中不易磨损，磨耗率（通常≤0.1%/h）仅为氧化铝球的1/3-1/2，可减少研磨介质的补充频率，降低生产中断时间；同时，其圆度误差（≤0.5μm）远低于行业平均水平（氧化铝球≤2μm），能保证研磨介质与材料的均匀接触，使陶瓷粉末的粒径分布更窄（D50标准差≤2μm），减少后续筛分工序。从质量角度看，氧化锆球的低磨耗特性可降低材料中的杂质含量（金属离子＜5ppm），避免因杂质导致的陶瓷轴承材料内部缺陷；其研磨产生的细小球体（粒径≤10nm）能填充陶瓷材料的孔隙，提升材料致密度（可达98%以上），进而提高陶瓷轴承的抗弯强度（≥800MPa）与断裂韧性（≥6MPa·m¹/²），使轴承在高速运转下的稳定性与寿命提升30%以上。
选型与应用注意事项：确保研磨效果的关键细节
氧化锆球的应用效果需结合具体研磨目标与材料特性进行合理选型。在球径选择上，粗磨阶段（如陶瓷粉末初始制备）可选用直径5-10mm的大球，利用其冲击力加速材料破碎；精磨阶段（如轴承坯体材料细化）则需选用1-3mm的小球，通过均匀滚动提升研磨均匀性。球料比建议控制在3:1-5:1（球重量:材料重量），避免球量过多导致研磨效率下降或设备过载。此外，研磨介质的装载需采用“阶梯式填充”（底部球层厚度≥球径的2倍），以减少球与球之间的无效碰撞；球磨机内衬推荐选用聚氨酯或尼龙材质，避免金属内衬磨损引入铁杂质。在储存与运输过程中，需避免氧化锆球与尖锐物体碰撞导致表面划伤，建议采用密封容器存放，防止粉尘污染。
FAQ:
Q1 氧化锆球与传统研磨介质（如氧化铝球、钢球）相比，在陶瓷轴承材料研磨中优势何在？
A1 氧化锆球具有更高的硬度（HRA88-90 vs HRA85-87/ HRC55-60）、更低的磨耗率（≤0.1%/h vs 氧化铝球0.3%/h/钢球0.5%/h）及化学惰性（不污染材料），能显著提升研磨效率与材料纯度。
Q2 陶瓷轴承材料研磨时，如何根据材料硬度选择氧化锆球的粒度？
A2 对于高硬度材料（如氮化硅陶瓷，硬度1800HV），建议选用5-10mm大球以增强冲击力；中低硬度材料（如氧化锆陶瓷，硬度1200-1400HV）可选用3-5mm中球；精磨阶段（目标粒径≤1μm）需搭配1-3mm小球，确保粒度均匀性。
Q3 使用氧化锆球研磨后，陶瓷轴承材料的性能指标有哪些具体提升？
A3 研磨后材料的耐磨性提升30%以上（轴承寿命延长），尺寸公差控制在±0.5%以内（精度提升），生产效率提高20%（研磨时间缩短），且杂质含量降低至5ppm以下（纯度提升）。
